Централизованная система мониторинга и диагностики

Централизованная система мониторинга и диагностики (далее ЦСМиД), применяется для сбора, обработки, отображения и хранения информации, характеризующей рабочее состояние оборудования электрических подстанций и сетей.
ЦМиД предназначена для накопления и обработки информации, позволяющей производить оперативный и ретроспективный анализ параметров высоковольтного электротехнического оборудования (ВВЭО), выполнять планирование объемов и сроков технического обслуживания исходя из фактического состояния оборудования, прогнозировать изменение технического состояния, износ технического ресурса, интегрировать всю диагностическую информацию по всему парку эксплуатируемого оборудования на едином сервере для передачи результатов диагностики в АСУ ПА Предприятия и формирования стратегии распределения финансовых активов на основе фактического состояния оборудования.
Таким образом, внедрение ЦСМиД позволит объединить в единую структуру все средства диагностики, начиная от первичных датчиков на оборудовании и результатов периодического контроля, заканчивая сложной системой АСУ ПА, а также обеспечить необходимой информацией все уровни персонала Заказчика.
ЦСМиД обладает следующими функциями:
  • Автоматический сбор информации от систем непрерывного контроля (СНК) оборудования подстанций и сетей.
  • Автоматический сбор информации от оффлайн автоматизированных диагностических комплексов (АДК), выполненных на базе МЭСов.
  • Диалоговый режим с пользователями для ввода диагностической информации об ВВЭЛ, полученной в результате периодического ручного контроля состояния.
  • Формирование диагностических заключений о состоянии оборудования, необходимости проведения обслуживания, дополнительных испытаний, ремонта и замены оборудования.
  • Автоматизированное формирование графиков обслуживания оборудования для каждого и Филиала.
  • Предоставление автоматизированных отчетов о текущем состоянии оборудования по всему Предприятию или по отдельным структурным подразделениям.
  • Запись и хранение полученной информации.
  • Предоставления информации в интерактивное программное обеспечение с использованием высокотехнологичных современных средств отображения информации (графические (tft, lcd, led) панели) для Руководства Предприятия.
  • Предоставление информации локальным и удаленным пользователям Предприятия, а также в Филиалы.
  • Автоматизированный обмен информацией с системой АСУ ПА Предприятия
ЦМиД позволяет:
  1. принимать первичную информацию от СНК и АДК;
  2. отображать в графических окнах состояние контролируемых объектов;
  3. отображать сигналы срабатывания аварийной и предупредительной сигнализации;
  4. обеспечивать работу с накопленными архивами;
  5. формировать диагностические заключения и графики обслуживания оборудования;
  6. передавать результаты диагностики в АСУ ПА.

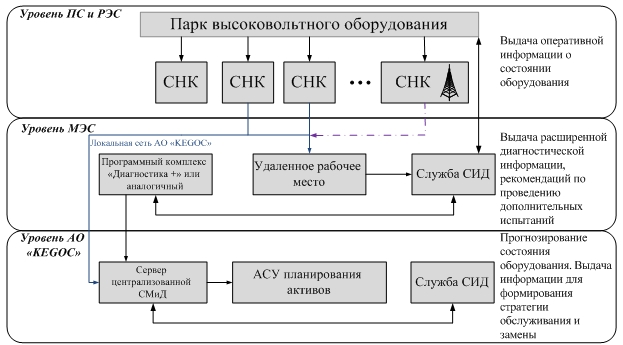

Рис.1 – Общая структура централизованной СМиД (на примере АО "KEGOC")

ПС – подстанция
РЭС – региональная электрическая сеть
МЭС – межрегиональная электрическая система
СНК – система непрерывного контроля
СИД – служба инженерной диагностики
АСУ – автоматизированная система управления
Взаимодействие всех средств диагностики представлено на рисунке 1. СНК устанавливается непосредственно на подстанции, собирает информацию с первичных датчиков и выдает оперативную информацию о состоянии оборудования персоналу подстанции и удаленно персоналу СИД соответствующей МЭС. Служба СИД на основании регламента, показаний от СНК и планов работы Предприятия проводит планово-предупредительные испытания оборудования с занесением результатов в автоматизированные системы организации периодического контроля, например «Диагностика+» или непосредсвенно в ЦСМиД . Сервер централизованной СМиД осуществляет сбор данных от СНК и серверов «Диагностика+» по локальной сети АО «KEGOC», а в случае ее отсутствия на конкретной подстанции через средства обеспечения беспроводной связи. На основании данных о непрерывном контроле и данных о периодическом контроле сервер формирует диагностическое заключение и прогноз состояния оборудования, осуществляет отображение комплексного состояния оборудования Предприятия в виде мнемосхем, графиков и таблиц, а также передает необходимую информацию на сервера АСУ ПА

Техническое диагностирование  выполняется на основе:
  • данных от СНК;
  • результатов ручных испытаний ВВЭО;
  • нормативной базы;
  • рекомендаций производителей ВВЭО.
