Совместная работа с КИВ-500


Блок мониторинга вводов (трансформаторов тока) предназначен для непрерывного контроля характеристик основной изоляции высоковольтных вводов трансформаторов, автотрансформаторов, реакторов или характеристик конденсаторной изоляции трансформаторов тока под рабочим напряжением. Предназначен для самостоятельной работы, а также интеграции в систему мониторинга трансформаторного оборудования или комплексную систему мониторинга высоковольтного оборудования, АСУ ТП или другие системы «верхнего уровня».

Все функции могут реализовываться на базе единого блока мониторинга трансформатора, без установки дополнительного блока мониторинга вводов.






  Автоматизированный мониторинг состояния вводов может быть организован совместно с устройством КИВ-500 или подобными устройствами для чего блок мониторинга должен быть доукомплектована блоком разделительных трансформаторов, первичная обмотка которых должна быть выполнена проводом сечением не менее 2,5 мм2 (для соблюдения требований ПУЭ относительно механической прочности цепи). Данный блок является опциональным, и его необходимость оговаривается на этапе согласования технического задания.
Разделительные трансформаторы тока типа РТТ-0,1/0,1 разработаны и изготавливаются предприятием ООО «Энергоавтоматизация». Для повышения точности контроля абсолютного значения тангенса угла диэлектрических потерь, в программном обеспечении блоков мониторинга учитывается их угловая погрешность. Учет погрешностей производится на основании данных об испытаниях каждого изготовленного трансформатора. Основные характеристики РТТ представлены в таблице ниже:

Параметр
Значение
Материал и размеры магнитопровода (д х Д х в), мм
Сталь аморфная МТТ-11N (90х105х30)
Сечение провода первичной / вторичной обмоток, мм2
2,5 / 0,5
Коэффициент трансформации
1
Количество витков первичной обмотки
1200
Токовая / угловая погрешности в диапазоне 15 – 100 мА
0,0001% / 0,006 рад
Падение напряжение на первичной обмотке при частоте перенапряжений до 2 МГц, не более
500 В
Напряжение на вторичной обмотке при обрыве измерительного кабеля, не более
 32 В
Номинальная вторичная нагрузка
 50 Ом
Полный импеданс трансформатора в цепи тока проводимости ввода, не более
 70 Ом

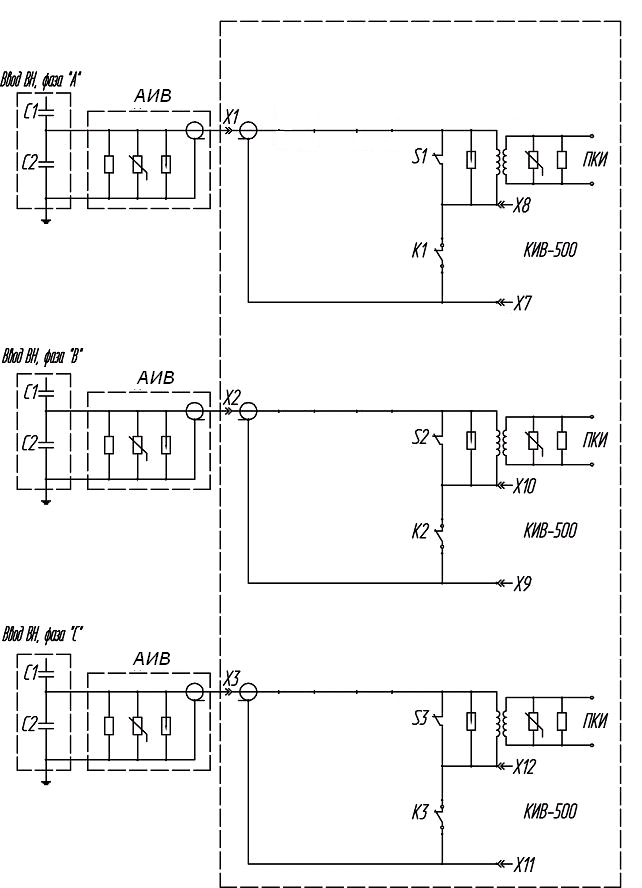

Схема совместной работы блока мониторинга и устройства КИВ приведена на рис.1.
Рисунок 1 - Схема совместной работы

  При совместной работе следует учитывать особенности конкретного устройства КИВ-500, в частности его входного сопротивления, т.к. если сопротивление велико (соизмеримо с сопротивлением АИВ - 514Ом), то ток утечки изоляции будет делиться в соответсвии с соотношением сопротивлений АИВ и КИВ. При этом данные влияния учитываются системой мониторинга автоматически, многие устройства КИВ также могут быть отбалансированы и работать с уменьшенным значением тока. Однако, если устройство КИВ не может быть настроено на уменьшенное значение тока, необходимо при заказе оговарить АИВ с увеличенным входным сопротивлением, что является нежелательным, т.к. увеличивает напряжением на разомкнутых концах кабеля от АИВ, а также увеличивает уровни воздействий на изоляцию вывода при перенапряжениях.
